本征型导电塑料与复合型导电塑料代表了通向“塑料导电”这一目标的两条截然不同的路径。一条从分子内部改写材料的基因，另一条则在材料中铺设外来的导电网络。理解二者的区别，需要从导电机理、制备方式到性能特征逐层剖解。

1、导电的本源：分子设计 vs. 物理共混

本征型导电塑料的导电能力源于其分子结构本身。这类塑料的分子主链上存在交替排列的单双键，形成共轭π电子体系——π电子不再被锁定在某个特定原子周围，而是可以在整条分子链上自由移动，就像金属中的自由电子一样。常见的本征型导电塑料包括聚乙炔、聚苯胺、聚吡咯和聚噻吩等。然而，这些材料虽然具有导电潜力，未经处理时导电性并不理想，因此通常需要经过“掺杂”工序——引入碘、五氟化砷等电子受体或供体，降低能垒使电子迁移更为顺畅。掺杂后的聚乙炔导电性可达铜的4倍，是目前室温下导电性最好的有机材料之一。

复合型导电塑料则走了一条完全不同的路。其基体材料本身是绝缘的普通塑料——如聚乙烯、聚丙烯、聚碳酸酯或ABS树脂——导电性来自外部添加的导电填料。这些填料包括导电炭黑、碳纤维、石墨、金属粉末或不锈钢纤维等。当填料含量达到某一临界值（逾渗阈值），分散的导电粒子彼此接触，在绝缘基体中形成连续的三维导电网络，材料便从绝缘体转变为导体。这是一种物理过程，不改变基体塑料的分子结构。

2、制备路径：化学合成 vs. 机械混炼

二者在制造工艺上的差异同样显著。本征型导电塑料通过化学合成获得——或直接聚合生成共轭结构，或先合成带有导电单元的前驱体再经热处理转化。掺杂则可在溶液中完成，将掺杂剂与聚合物充分混合或反应后，蒸发溶剂得到最终产物。

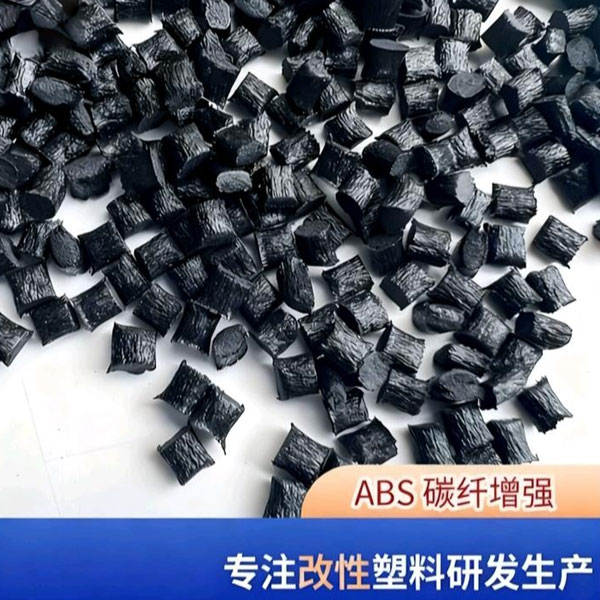

复合型导电塑料的制备则主要依托成熟的塑料加工设备。将树脂与导电填料在双螺杆挤出机中熔融共混、造粒，再通过注塑或挤出成型制成最终制品。这一工艺本质上与普通改性塑料无异，技术成熟、易于规模化。正因如此，目前市场上约90%的导电塑料产品属于复合型。

3、性能差异：均匀与稳定 vs. 经济与灵活

两类材料在性能上各有优劣。本征型导电塑料的突出优势在于导电性能在整个材料中均匀一致，不存在局部电阻率差异，且通过调节掺杂度可在绝缘体到导体的极宽范围内精确控制电导率。此外，这类材料还具有掺杂/脱掺杂完全可逆的独特性能，伴随掺杂过程还会呈现颜色变化，在传感器等领域有独特应用潜力。

然而，本征型导电塑料的短板同样明显。其合成工艺复杂、造价昂贵，加工成形困难，且化学稳定性较差——在空气中长期使用可能因氧化或水解导致导电性衰减。这些因素限制了其大规模商业应用，目前主要集中于二次电池电极、固体电解质、有机太阳能电池等高端领域。

相比之下，复合型导电塑料的核心竞争力在于实用。它可以使用几乎任何常见热塑性塑料作为基体，填料种类丰富、成本可控，且能沿用传统注塑、挤出设备进行加工，适合大批量生产。导电炭黑填充的复合型导电塑料是目前应用最广泛的品种，炭黑同时对塑料起补强作用。不过，复合型导电塑料也有其局限——导电填料分布可能不均匀导致不同部位电阻率存在差异，高填料含量往往会牺牲材料的冲击韧性和断裂伸长率。

4、应用分野：各据一端的市场版图

性能差异自然导向不同的应用领域。本征型导电塑料以其优异的导电性、轻量化（重量仅为铜的8%）和可调的带隙结构，在锂电池电极材料、有机太阳能电池、有机场效应晶体管、生物传感器等前沿电子器件领域占据一席之地。这些场景对材料性能要求严苛，对成本相对宽容。

复合型导电塑料则凭借其经济性和加工灵活性，在大规模工业应用中全面铺开。电磁屏蔽是其主要用途之一——在5G通信设备、服务器机柜、汽车电子控制单元外壳中，导电塑料替代金属实现轻量化的EMI防护。防静电制品是另一重要市场：电子元器件托盘、半导体晶圆周转箱、洁净室工具外壳等，均要求材料表面电阻率控制在特定区间以安全耗散静电。此外，在工业防爆产品、建筑材料等领域也可见其身影。

5、并非替代，而是互补

值得强调的是，本征型导电塑料与复合型导电塑料并非相互替代关系。它们解决的是同一大类需求——以轻质塑料替代金属实现导电功能——但在性能谱系上各据一端。本征型材料追求导电的极致与功能的独特（如透明导电膜、柔性电极），复合型材料则在成本、加工性和规模化之间寻找平衡。行业内已形成相对稳定的分工：本征型深耕前沿技术领域，复合型主导大规模民用市场。随着碳纳米管、石墨烯等新型填料的发展，复合型导电塑料的性能边界正在拓宽，而新型合成方法的探索也让本征型材料的成本逐步降低，两个方向的进步最终将共同扩大“导电塑料”这一品类的应用版图。
