导电PC表面电阻不均匀（俗称“阴阳面”“花斑”或局部电阻漂移）是生产中最常见且棘手的问题之一。这通常不是单一因素造成的，而是材料分散性、注塑工艺波动、模具设计缺陷及环境干扰共同作用的结果。其核心机理在于：导电网络（由炭黑、碳纤维、碳纳米管等填料构成）在塑料基体中分布不均、取向不一致或局部被破坏，导致电荷泄放路径的电阻值在空间上出现显著差异。

以下是导致导电PC表面电阻不均匀的六大主要原因，按发生频率和影响力排序：

一、导电填料分散不均（材料根因）

这是最根本的原因，占比超过60%。

1. 团聚体未打散：炭黑（尤其是高结构炭黑）和碳纳米管极易团聚。如果双螺杆挤出造粒时，螺杆组合剪切力不足、分散捏合块（KB）数量不够或转速过低，填料会以“团聚体”形式存在于PC基体中。这些团聚体所在区域电阻极低，而周围缺乏填料的“贫瘠区”电阻极高，形成明显的“岛状分布”。




2. 填料沉降：在仓储或料斗中停留时间过长，高密度的导电填料（如碳纤维、金属粉）可能因重力沉降，导致料斗下部物料填料浓度高（电阻低），上部浓度低（电阻高）。注塑出的产品也会呈现规律性差异。




3. 再生料混合不均：回收的边角料与新料混合比例波动，或者回收料本身电阻值与新料不同，导致批次间或同一模穴内电阻不稳定。




二、注塑工艺导致的剪切与取向（过程主因）

注塑过程中的流变行为会重塑导电网络。

1. 喷泉效应与皮层-芯层结构：熔体在模具型腔内流动时，表层熔体冷却快，填料被挤压在表层；芯层熔体流动快，填料被拉伸取向。这会导致表层电阻低，芯层电阻高。如果产品壁厚不均，厚壁处芯层占比大，整体电阻偏高。




2. 熔接痕（Weld Line）：当两股或多股熔体汇合时，填料会被推开，无法在汇合处搭接形成导电网络。熔接痕处的电阻通常是其他区域的10～100倍，极易成为静电积聚点。这是导致“花斑”的最直观原因。




3. 剪切热过热：注塑速度过快、背压过高导致剪切热过大，PC局部过热降解，包裹填料，导致该区域绝缘化（电阻飙升）。




4. 模温不均：模具局部过冷（如浇口附近）导致熔体过早冻结，填料无法继续分布；局部过热导致填料沉降或氧化。温差会造成不同区域的电阻差异。




三、模具设计缺陷（硬件限制）

1. 浇口位置不当：单点浇口导致熔体长距离流动，填料沿流动方向高度取向，造成顺流向电阻低，垂直流向电阻高的各向异性。




2. 排气不良：困气导致局部烧焦或填充不满，烧焦处树脂分解绝缘，电阻剧增。




3. 冷料井缺失：冷料进入型腔，冷料块中填料分散不良，导致局部电阻异常。




四、环境因素干扰（外部诱因）

1. 湿度敏感：虽然导电PC主要靠填料导电（受湿度影响小），但若使用的是迁移型抗静电剂（非永久型），环境湿度变化会直接导致电阻波动。即使是填料型，高湿环境下，若填料与基体界面结合不好，水汽渗入界面也会导致电阻漂移。




2. 表面污染：车间油污、脱模剂、指纹等附着在模具或产品表面，会形成绝缘屏障，导致测试值虚高或不均匀。




五、测试方法误差（误判原因）

很多时候，材料本身没问题，是测量导致了“假不均匀”。

1. 电极接触压力不一：使用兆欧表的两极探针时，人为按压的力度不同，接触电阻不同，读数就会跳动。




2. 表面电荷积聚：测试前未对样品进行消电处理，样品表面残留静电会干扰电流读数。




3. 测试间隔时间：刚注塑出的产品内部应力未释放，几分钟内电阻可能还在变化，立即测试会导致数据离散。




六、排查与解决对策

针对上述原因，建议按以下步骤排查和解决：

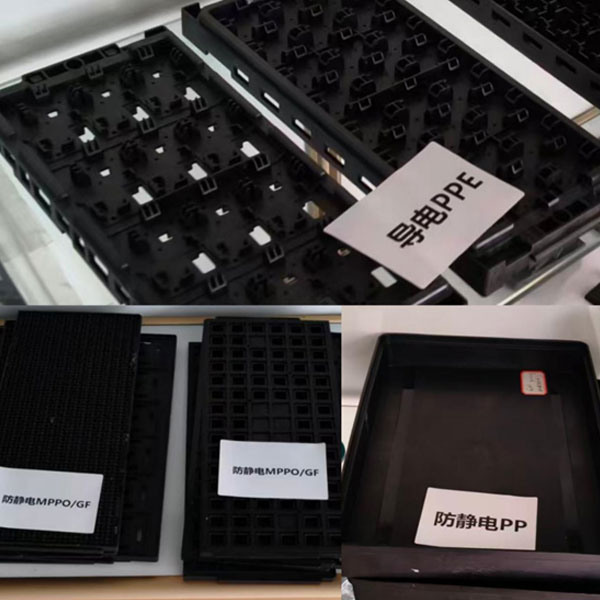

导电PC表面电阻不均匀，本质上是微观导电网络在宏观尺度上的断裂或富集。解决此类问题的黄金法则：先看材料分散（SEM），再调注塑工艺（重点攻克熔接痕和模温），最后优化模具设计。对于高端应用（如半导体托盘），建议选用碳纳米管（CNT）填充的导电PC，因为CNT更容易形成三维网络，对工艺波动的容忍度远高于炭黑，电阻均匀性通常能控制在±0.5个数量级以内。
