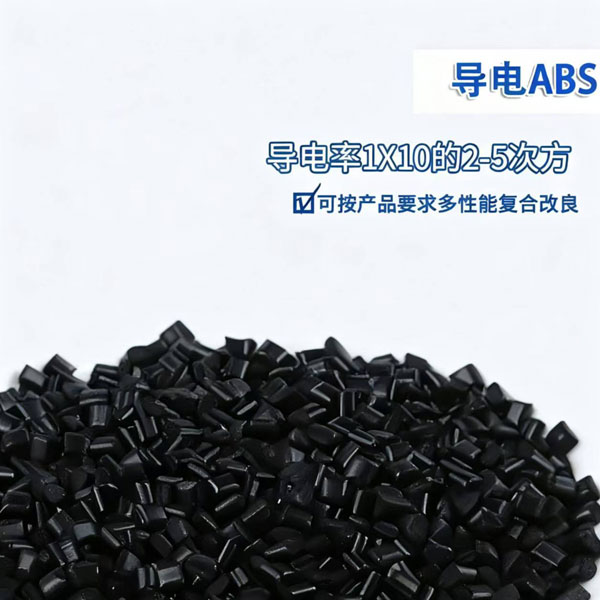

在电子信息、汽车制造及智能物流等领域，导电ABS凭借优良的抗冲击性、易加工性与电磁屏蔽能力，成为替代金属的关键材料。然而，滞后电阻效应始终是制约其应用的核心瓶颈——当材料承受温度波动、机械应力或长期静置后，表面电阻率会出现不可逆的上升，甚至超出静电耗散或导电性能的阈值，导致电子设备信号干扰、静电防护失效等问题。针对这一痛点，从材料配方、制备工艺到应用场景的全链条优化，成为提升导电ABS稳定性的关键方向。

滞后电阻效应的本质，源于导电填料在基体中的分散状态变化与界面性能衰减。传统导电ABS多采用炭黑、碳纤维等填料，通过物理共混方式分散于ABS树脂中。当材料经历高温环境时，ABS基体发生热膨胀，填料间的导电网络被拉伸断裂；冷却后基体收缩，填料无法完全恢复原有接触状态，导致导电通路减少，电阻率上升。同时，填料与树脂基体的界面结合力较弱，长期机械应力作用下，填料易发生团聚或脱落，进一步破坏导电网络。此外，迁移型抗静电剂的析出也会加剧这一问题——随着使用时间延长，抗静电剂向表面迁移并挥发，使材料失去静电耗散能力，电阻值大幅漂移。

要破解滞后电阻效应，首先需从填料体系的创新入手。新型碳纳米管预分散体为解决这一问题提供了新思路。与传统炭黑相比，碳纳米管具有更高的长径比，仅需添加1%~3%的质量分数，即可在ABS基体中形成连续的导电网络，且网络结构更稳定。通过原位聚合或熔融共混时的超声分散处理，碳纳米管能均匀嵌入ABS分子链之间，与基体形成更强的界面结合力。即使在高温或机械应力作用下，碳纳米管也不易发生位移或团聚，从而维持导电通路的完整性。此外，采用石墨烯与炭黑复配的填料体系，可利用石墨烯的二维片层结构构建“导电桥”，填补炭黑颗粒间的间隙，进一步降低电阻滞后的幅度。某研究显示，复配填料制备的导电ABS在经历10次热循环（-40℃至125℃）后，表面电阻率仅上升0.8个数量级，远低于单一炭黑填料的3个数量级变化。

制备工艺的优化同样至关重要。传统注塑成型过程中，浇口区域的剪切热集中与冷却速率差异，会导致填料在不同区域的分散不均匀，进而引发电阻分布的波动。采用模温控制技术，将模具温度维持在ABS玻璃化转变温度以上（约100℃），可使熔体在模腔内缓慢冷却，减少填料的取向与团聚。同时，通过调整注塑压力与保压时间，使熔体在模腔内充分填充，避免因压力不足导致的填料分布不均。对于化学镀金属层的导电ABS，改进表面改性工艺是关键。采用紫外光预处理结合壳聚糖改性的方法，可在ABS表面引入更多活性基团，增强金属镀层与基体的结合力。经此工艺制备的Ni/Cu/ABS复合材料，镀层附着力提升40%以上，在经历500小时盐雾试验后，表面电阻率仅从130μΩ·cm上升至150μΩ·cm，滞后效应得到显著抑制。

在应用环节，针对性的后处理与使用环境控制也能有效降低滞后电阻效应的影响。对于需要高温烘烤的电子封装部件，可在成型后进行退火处理——将材料置于80℃环境中保温2小时，使ABS基体内部应力充分释放，同时让填料在基体中重新排列，修复部分受损的导电网络。此外，在材料表面涂覆一层透明的抗静电涂层，可形成双重防护：涂层中的抗静电剂能持续补充表面的电荷耗散能力，同时隔绝外界环境对内部导电网络的侵蚀。在实际应用中，某电子企业将经退火处理的导电ABS用于芯片托盘，在125℃烘烤2小时后，表面电阻率仍稳定在10^8~10^10Ω范围内，满足静电防护要求。

随着导电ABS在高端领域的应用不断拓展，对其电阻稳定性的要求日益严苛。未来，通过分子动力学模拟预测填料在基体中的分散行为，结合3D打印等定制化成型技术，有望实现导电网络的精准构建。同时，智能自修复导电材料的研发也将成为重要方向——在基体中引入微胶囊化的导电填料，当材料受到损伤时，微胶囊破裂释放填料，自动修复受损的导电通路，从根本上解决滞后电阻效应带来的性能衰减问题。这些技术的突破，将为导电ABS在5G通信、自动驾驶等领域的广泛应用奠定坚实基础。
